超薄型钢构防火漆

HCA  WL STEEL

HCA WL STEEL是一种水性 、环 境友好型防火涂料，涂 装 后能 赋 予 钢结 构防火性能 。HCA WL STEEL 是一种 专门开发的室内钢结构用膨胀型涂料，可为钢结构提供最长 240 分 钟 的防火性能 。HCA WL STEEL 产品已经通过欧洲标准 EN 13381-8的测试机评估 。HCA WL STEEL 可与符合相同高标准的其 它 HCA高性能产品一同使用。

产品信息

膨胀型涂料在较大的热量释放时，如火的作用下发生反应。由于热量的作用，涂层的厚度比初始的涂层厚度膨胀许多倍，形成一层绝缘焦炭层。这个焦炭层将保护表面免受着火的影响。除了防火功能，HCA膨胀型涂料还将提供平滑、美观和令人满意的外观，并且耐久及易于维护。使 用该涂料系统，钢结构将被完全防护避免火灾并且具有传统涂料所具有的全部装饰性能。

超薄膨胀型涂层使建筑师和设计师能够使用钢结构框架作为整体设计的一个组成部分，应用于新机场、购物广场、酒店和体育馆的建设中。这就是为何膨胀型涂层比其它被动型防火材料如喷涂矿物层和防火板更受欢迎的原因之一。 HCAWLSTEEL是一种开发用于干燥，室内C1条件（ISO12944）的水性膨胀型涂料，可为钢结构提供 最长240分钟的防火性能。HCAWLSTEEL可以通过辊涂、刷涂或无气喷涂等方式进行涂装应用。 HCAWLSTEEL具有标准的白色产品涂料，还可按要求与广泛的颜料配色得到多种颜色。如果需要 获得额外的装饰外观和更好的防止潮气及污垢的保护效果，HCAWLSTEEL涂层上还可以涂装一层 HCATOPCOAT面漆涂层。

表面准备

涂装表面必须不含灰尘、盐、油脂及其它污染物。涂装表面的温度必须至少比露点温度高3°C，以 避免产生冷凝。 HCAWLSTEEL可涂装应用于喷砂或底漆处理的钢结构上。底漆必须在表面发生降解或氧化之前已经 完成涂装。旧的、不良的油漆涂层必须清除干净。如需在现有的油漆涂层上涂装本产品，请与Flame Guard公司外销部门联系取得同意。 在干燥室内C1条件下，HCAPRIMER底漆是适合HCAWLSTEEL涂料的常用底漆。底漆涂装 需按照明确的数据表说明进行，并且必须通过FlameGuard公司批准同意才可使用。当 使用其它底漆或在现有的底漆上涂装HCAWLSTEEL涂层，必须检查其相容性。 最佳的底漆干膜厚度为50微米，但不可超过150微米。在喷涂HCAWLSTEEL涂层之前， 底漆必须至少干燥24小时以上。不要在金属富锌涂层上直接涂装HCAWLSTEEL涂料。 对于其它的底漆，请与FlameGuard 公司外销部门联系获取建议及推荐。

应用方法

 HCAWLSTEEL 必须在空气湿度低于85%，温度不低于 5°C的条件下涂装应用。使用前，必须对产 品彻底充分地搅拌，使产品能够均匀地涂装分布。

采用无气喷涂设备涂装HCAWLSTEEL 时获得的效果最佳。而采用刷涂或辊涂方式涂装时会产生表面刷痕。

采用无气喷涂气泵要求产生的最小气压为200 巴（bar）。最佳的喷嘴的尺寸大小为 0.017-0.021英 寸（0.43-0.53毫米） ，喷嘴角度 为 30-50° 。推荐的内过滤网为60目/250微米大小。 获得所需防火性能所要求的涂层厚度取决于温度和截面系数等因素。请与FlameGuard 公司销售部 门联系获取更多信息。 HCAWLSTEEL的初始涂层的湿涂膜厚度不可超过1000微米（干膜厚度为700微米）。在温度20°C 和 相对湿度50%条件下干燥8小时后，才可进行最大湿涂膜厚度1000微米的后续涂层涂装。为避免多 余的湿涂膜厚度应特别注意内部的角度和角落。 干燥过程的长短取决于施工的各项条件，如施工方法、涂膜厚度、温度和空气湿度。通常，对 于温度15°C的400 微米干膜厚度的无气喷涂，经过2小时后可以触干，4小时后交联硬化。

刷涂和辊涂，每层可以达到的最大干膜厚度为250微米。在20°C 和 50%空气湿度条件下，至少 需干燥2小时后才能涂装后续涂层。

通常不需要使用稀释剂。采用干净的水即可清洁清洗材料。请注意，如果超过指示的最大涂膜厚度，在干燥的过程中会产生裂痕。

表面涂层

通常，HCAWLSTEEL不需要表面涂层，但如果是为了美观或装饰的原因，可以涂装各种标准劳尔 色卡（RAL）颜色的HCATOPCOAT表面涂层。 HCAWLSTEEL必须在20°C 和50%相对湿度条件下至 少干燥4小时后才能涂装表面涂层。涂装任何表面涂层之前，HCAWLSTEEL必须达到所要求的干 膜厚度。如需具体的推荐或使用其它的表面涂层，请联系 FlameGuard公司外销部门。

基本数据

颜色白色(其它颜色按需求配制)

贮存及使用寿命未开封、原始包装至少12个月有效；

相对湿度 <75% 包装 20kg 包装桶 运输 无明确要求

技术数据

比重 1.4±5%

粘度(ISO2555) 240±15%

固含量(ISO3251) 70.0±3% VOC(2004/42/CE指定) <20 克/l升

如需更广泛的安全信息，请咨询FlameGuard公司，参考该产品的材料安全数据表（MSDS）。

以上准则仅是建议。所有数值均是技术研究和经验的指标结果。针对以上数值，不承担任何法律责任。本资料为最新发布版本，以前所有版本均过期失效。

产品实际效果：

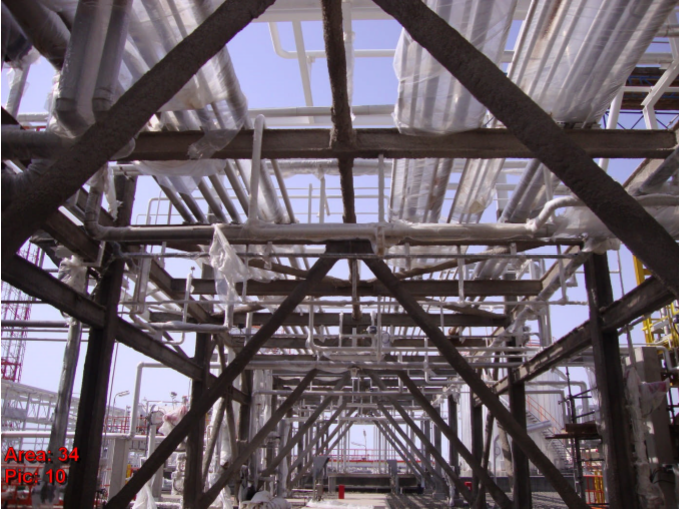

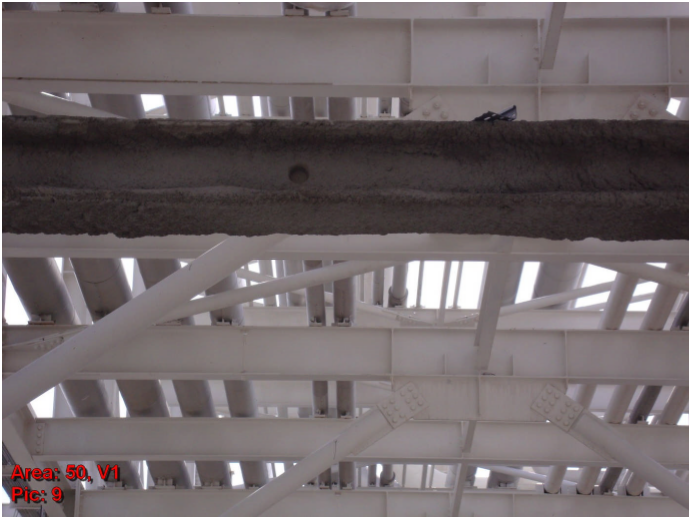

应用实例：
